Delineación Técnica
PRECISIÓN AL SERVICIO DEL DISEÑO
Servicios de Delineación Técnica
En Espacio Creativo Adonis ofrecemos servicios profesionales de Delineación Técnica dirigidos a estudios de arquitectura, ingenierías, constructoras, empresas instaladoras, oficinas técnicas y profesionales del sector que buscan un equipo colaborador fiable, flexible y comprometido.
Contamos con más de 2000 horas de formación especializada en programas de entorno DWG (AutoCAD, Revit, Sketchup, entre otros), lo que nos permite desarrollar planos y documentación técnica con máxima precisión y eficiencia.
Nuestros servicios abarcan desde la elaboración de planos arquitectónicos, estructurales e instalaciones, hasta la actualización de documentación técnica, levantamientos, modelado 3D y renders de apoyo para presentaciones o concursos.
Colaboramos habitualmente con estudios de arquitectura, empresas de interiorismo, ingenierías, promotoras inmobiliarias y profesionales autónomos que necesitan apoyo técnico puntual o continuado en la fase de delineación, aportando soluciones adaptadas a cada proyecto, a cada equipo de trabajo y a cualquier momento del proceso de proyección.
Nuestro compromiso se basa en ofrecer un servicio cercano, claro y profesional, donde la comunicación fluida, el cumplimiento de plazos y la atención al detalle son fundamentales.
Sabemos que cada plano es una pieza clave dentro del desarrollo de un proyecto, y lo tratamos con la dedicación y el cuidado que merece.
Si buscas un equipo colaborador externo de confianza, capaz de integrarse en tu flujo de trabajo y aportar valor desde la primera entrega, estaremos encantados de formar parte de tu proyecto.
👉 Contáctanos para conocer cómo podemos ayudarte a hacer realidad tus ideas.
Proyectos realizados por Espacio Creativo Adonis
El arte de proyectar precisión

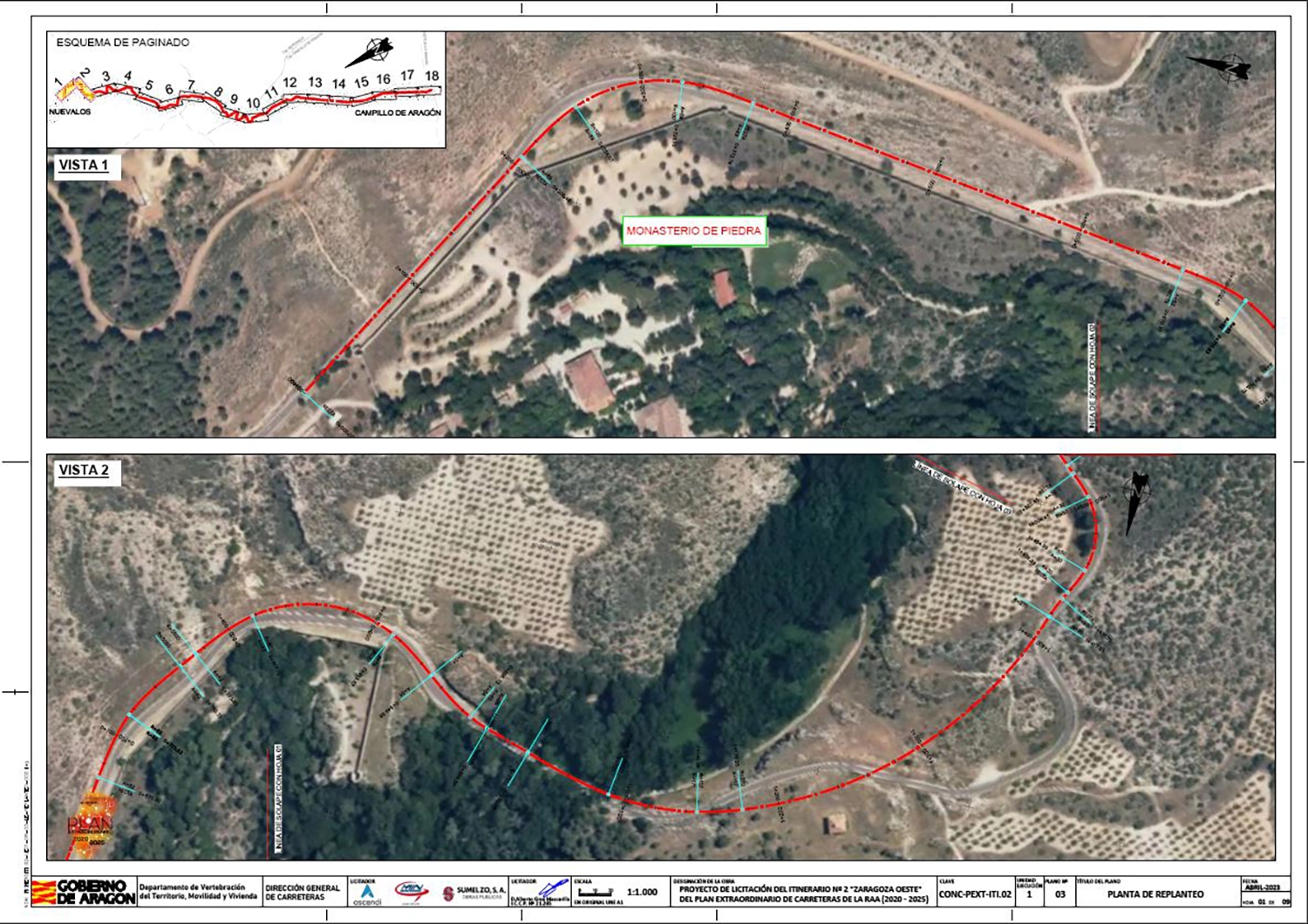

Plan de carreteras 2025
Hemos tenido el privilegio de colaborar en el Plan Extraordinario de Inversiones en Carreteras 2020-2025 del Gobierno de Aragón, un ambicioso programa destinado a modernizar y mejorar la red autonómica de comunicaciones.
Como parte del equipo técnico, hemos participado en la delineación y desarrollo de planos correspondientes a varios de los itinerarios que conforman el plan, abarcando actuaciones en distintas comarcas del territorio aragonés.
Nuestra labor se ha centrado en:
- La elaboración de planos de trazado, planta, alzados y secciones transversales de las carreteras.
- La representación detallada de intersecciones, glorietas, drenajes y firmes, conforme a la normativa técnica vigente.
- La integración de datos topográficos y cartográficos para definir soluciones precisas y coherentes con el entorno.
- La coordinación gráfica con la ingeniería, garantizando la uniformidad y coherencia de la documentación final.
- La delineación y revisión de la documentación relativa a las expropiaciones necesarias, incluyendo la identificación, enumeración, superficiación y verificación gráfica y catastral de las parcelas afectadas, la delimitación de franjas de dominio público y la elaboración de planos parcelarios que facilitan la tramitación administrativa del proyecto.
Este trabajo ha supuesto una valiosa oportunidad para aportar nuestra experiencia en delineación de infraestructuras viarias, combinando precisión técnica, conocimiento del territorio y una ejecución gráfica de alta calidad.

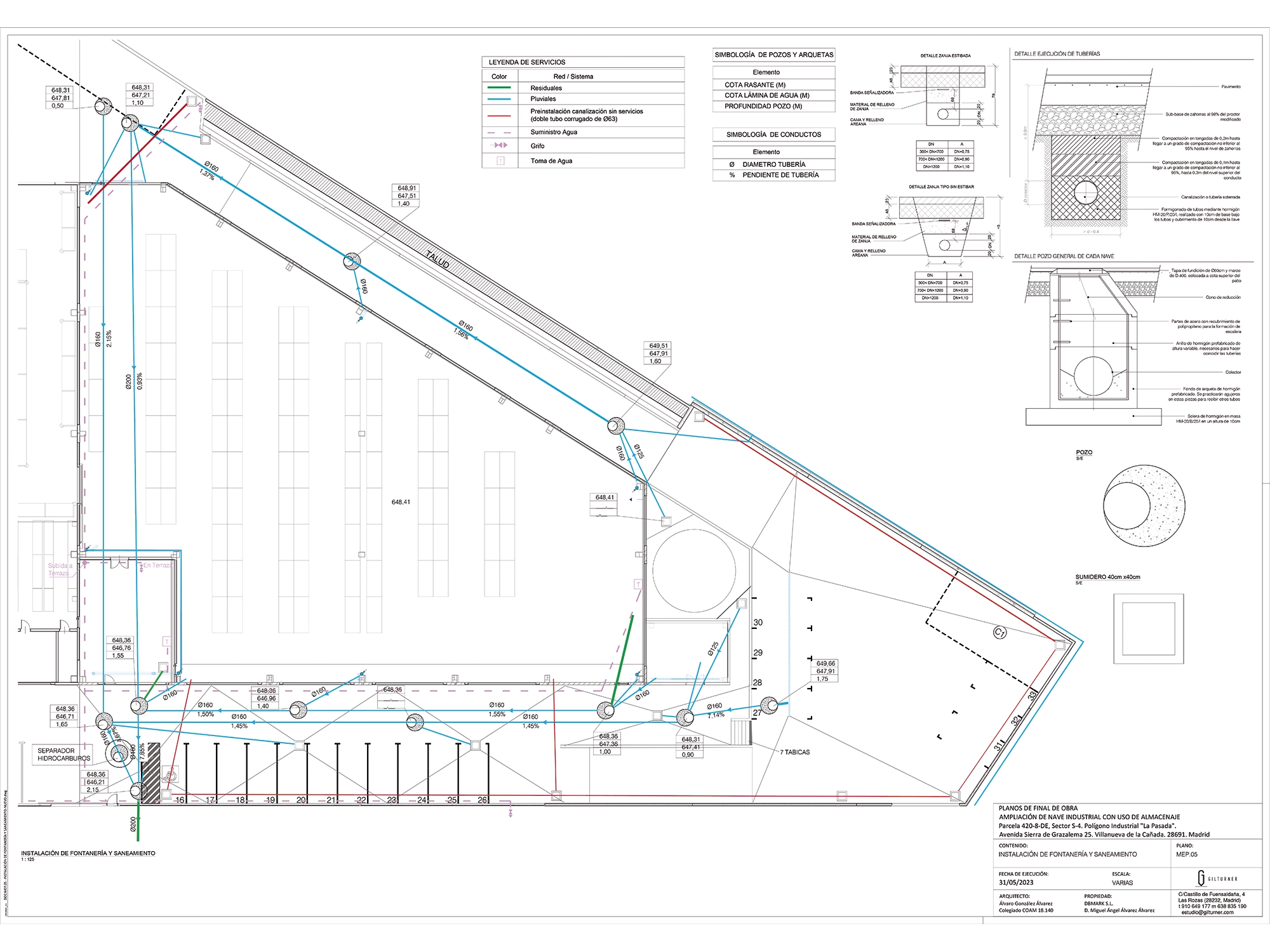

Del croquis técnico al plano final
El trabajo de Delineación Técnica es el puente entre la idea técnica y la documentación constructiva precisa.

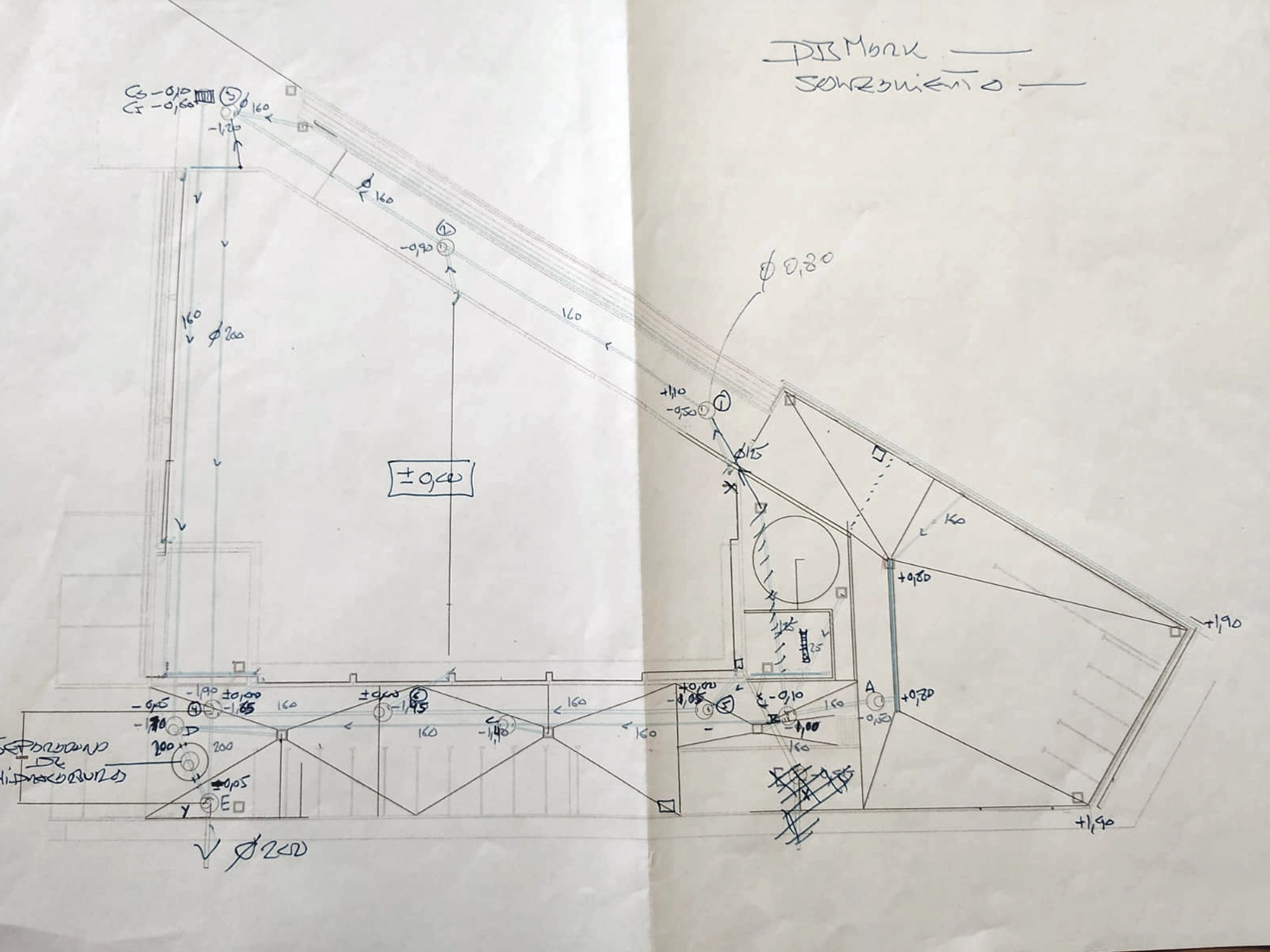

En este proyecto se partió de unos croquis a mano con anotaciones de cotas, pendientes y diámetros elaborado por el técnico responsable de la instalación sobre planos de un proyecto anterior. A partir de esa base, nuestro estudio desarrolló los planos finales de fontanería y saneamiento, incorporando todas las prescripciones, detalles e indicaciones del proyecto ejecutivo.
Nuestro servicio de delineación permitió:
- Transcribir fielmente las indicaciones del técnico, garantizando que cada cota, pendiente y diámetro quedara correctamente representado en el plano digital.
- Optimizar la legibilidad y coherencia gráfica mediante simbología normalizada, leyendas y capas diferenciadas para cada servicio.
- Verificar la compatibilidad entre trazados y niveles, asegurando la continuidad de pendientes y la correcta conexión con pozos y arquetas.
- Integrar la información en formato CAD, permitiendo su revisión, actualización y uso en fases posteriores de obra o mantenimiento.
El resultado es un plano técnico completo, claro y normativo, que traduce las instrucciones del proyectista en una documentación constructiva lista para ejecutar, minimizando errores y facilitando la comunicación entre todos los agentes de obra.

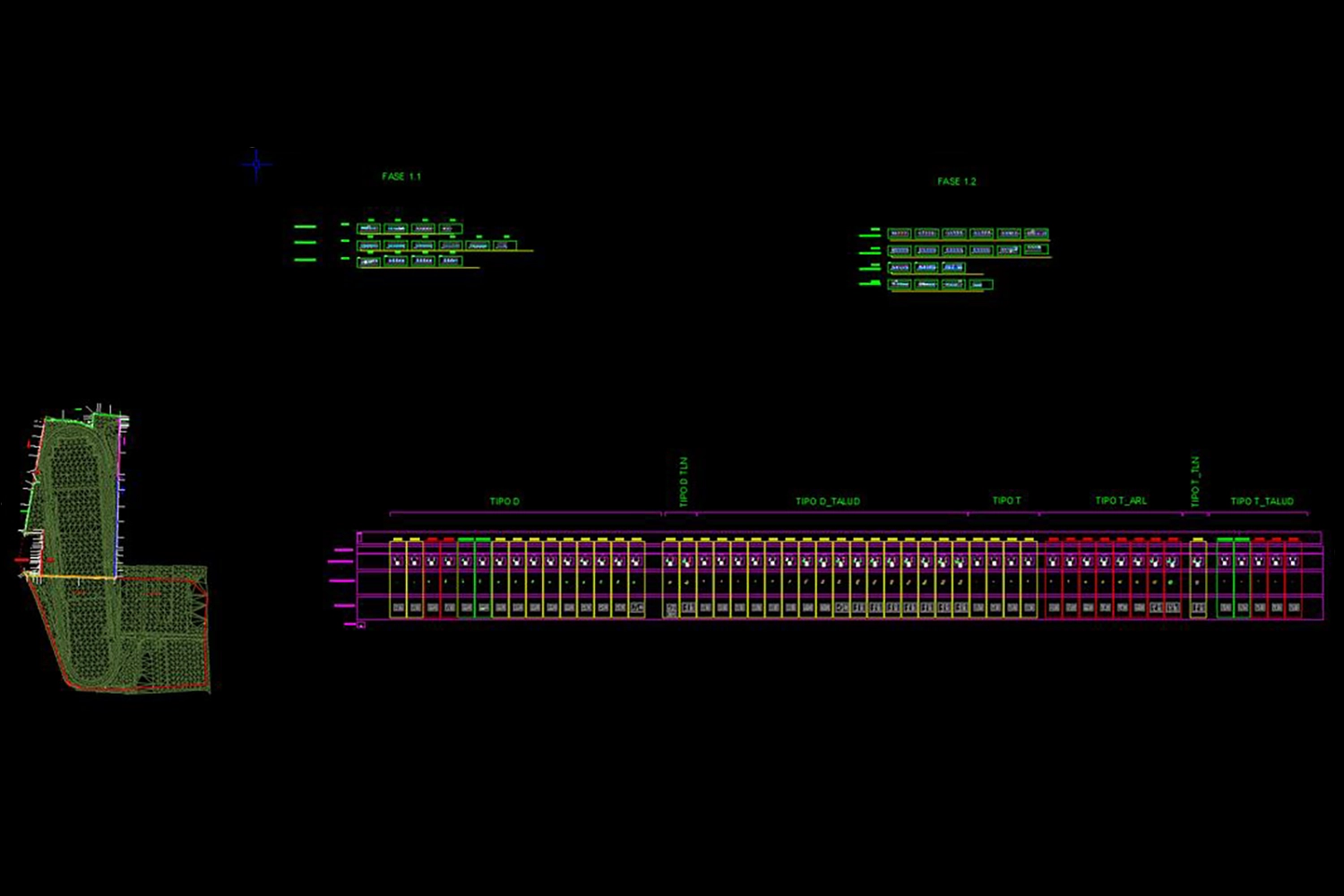

Organización y metodología en delineación
En nuestro estudio de Delineación Técnica entendemos la organización como una parte esencial del proceso de delineación. Cada plano, cada capa y cada archivo están estructurados con un propósito: optimizar el flujo de trabajo y garantizar la claridad técnica en todas las fases del proyecto.
La organización no solo se refleja en lo que se ve —la disposición limpia y ordenada del plano—, sino también en lo que no se ve: la gestión interna del archivo CAD, la jerarquía de capas, los bloques normalizados, la coherencia de escalas y la nomenclatura precisa de cada elemento.

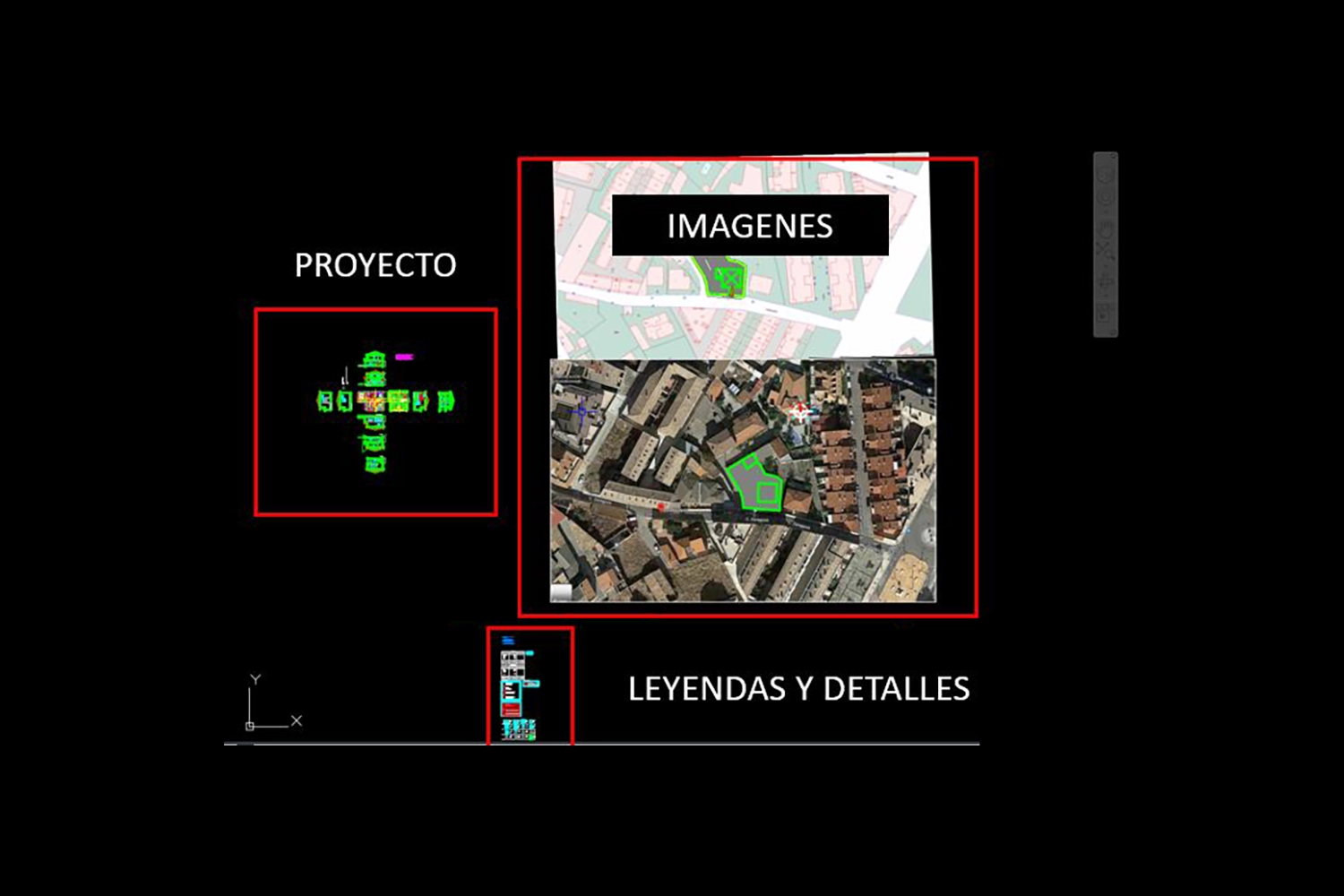

Estas imágenes muestran cómo estructuramos un archivo de trabajo, separando claramente:
- El proyecto principal, con su geometría y modelado técnico.
- Las referencias visuales (ortofotos, mapas y contexto urbano).
- Y los bloques auxiliares de leyendas, detalles y simbología, siempre preparados para reutilización y control de calidad.
Además, aprovechamos toda la potencialidad organizativa del software de delineación, implementando sistemas de trabajo que permiten:
- Reducir tiempos de edición y revisión.
- Mejorar la trazabilidad de los cambios.
- Facilitar la colaboración entre equipos multidisciplinares.
- Mantener un estándar gráfico uniforme en todos los proyectos.
Esta forma de trabajar no depende de la envergadura del proyecto: aplicamos la misma metodología, precisión y estructura tanto en pequeños encargos como en grandes desarrollos de infraestructura. Es, en definitiva, una marca personal de nuestro estudio, una manera de entender la delineación como un proceso técnico, riguroso y organizado desde el primer trazo.

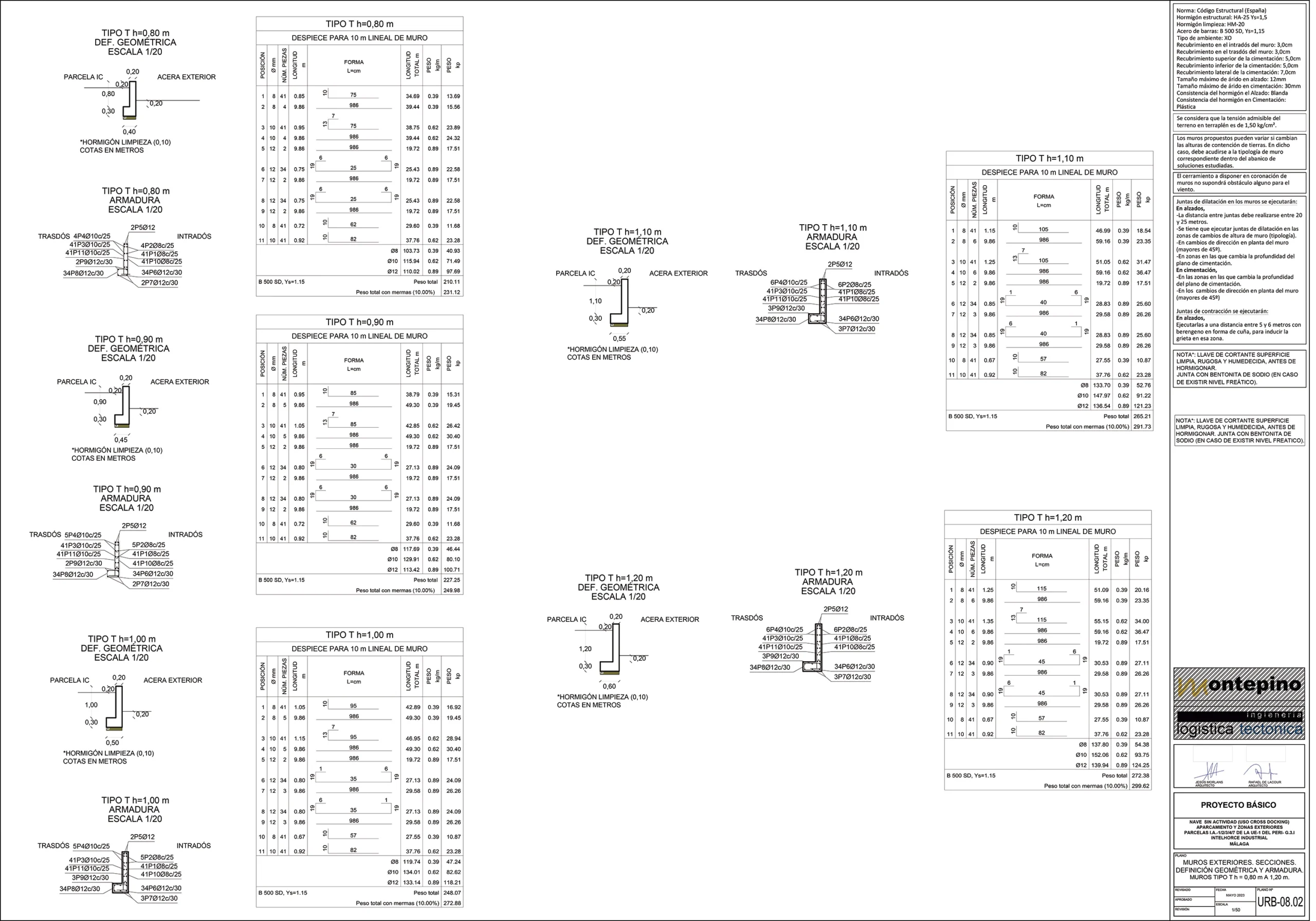

Reorganización y maquetación de archivos técnicos
Una parte fundamental —aunque a menudo poco visible— de nuestro trabajo de delineación técnica es la reorganización, depuración y maquetación de archivos procedentes de distintos softwares técnicos, como CYPE u otros programas de cálculo estructural.
Estos archivos, esenciales para la definición constructiva del proyecto, requieren un proceso minucioso de adaptación y limpieza en CAD para integrarlos correctamente en los planos finales.
Una tarea que implica revisar capas, ajustar escalas, depurar geometrías y reorganizar la información para que cada elemento quede documentado de forma precisa y coherente con el resto del proyecto.

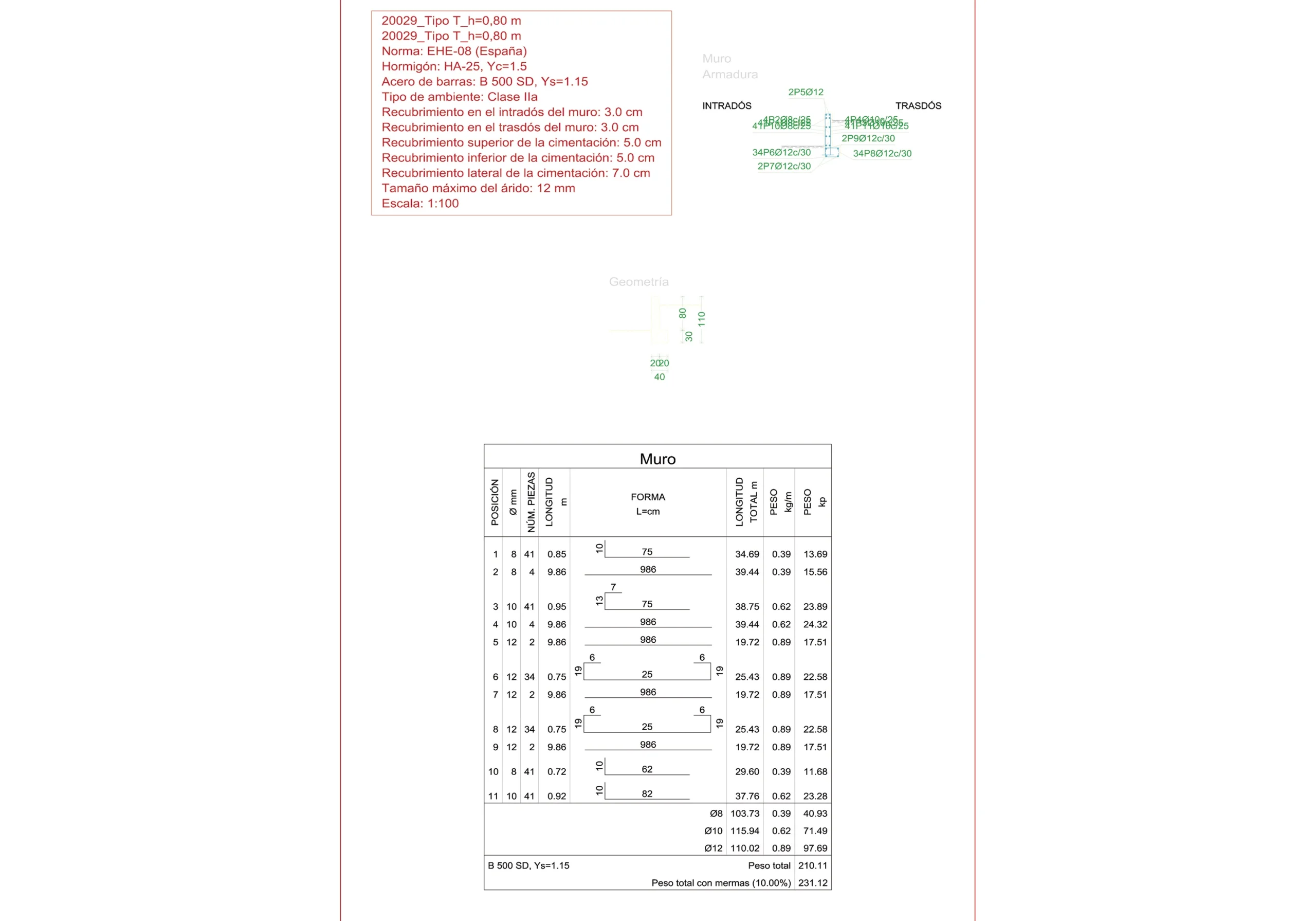

En muchos casos, partimos de documentación técnica compleja, como planos de armados estructurales o listados de despiece, que deben transformarse en material gráfico claro, comprensible y adecuado para la maquetación final.
Esto supone un trabajo detallado de interpretación, redibujo y normalización gráfica, combinando la información estructural con detalles constructivos, leyendas y referencias cruzadas, para que todo encaje dentro del conjunto del proyecto.
Es un trabajo de auténtico “pico y pala” en términos de delineación básica, de horas dedicadas a cortar, pegar, girar y mover, hasta conseguir que todo encaje en su sitio.
Un proceso paciente y técnico que, aunque no siempre se percibe a simple vista, es imprescindible para garantizar la calidad y fiabilidad de la documentación final.
En nuestro estudio asumimos esta labor con el mismo rigor que las fases de diseño y representación, porque sabemos que un plano bien maquetado es el reflejo de un trabajo bien hecho y una parte esencial del resultado que entregamos.
